MC34063 直流轉換控制IC

(烏漆抹黑什麼都看不到.....)

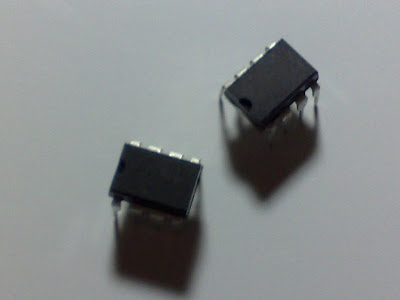

MC34063是一顆直流轉換切換的IC，用非常少的零件就能製作，
就能達到升壓、降壓和負電壓等應用。




內部構造非常簡單：

•
  1.25V的參考電壓產生器
• 比較器
• 震盪器，產生工作時需要的時脈
• 一個Latch，用來將比較器的輸出與時脈同步
• 電晶體

詳細的情形就不再多加敘述了，ST的DataSheet中講得相當的詳細了
包括電路圖，零件配置等等的裡面都有寫了
http://www.datasheetcatalog.org/datasheets/2300/501448_DS.pdf

網路上也有人做出計算工具，
鍵入輸入電壓、輸出電壓、輸出電流、鏈波電壓、工作頻率，就可以算出需要的零件參數，並且顯示出相對應的應用電路。

http://www.nomad.ee/micros/mc34063a/index.shtml

其實就算沒有像上面所算出來的參數製作，MC34063也是可以工作的，
只是可能會達不到需要的電流而已，Rsc(電流感應電阻)的阻值通常很小，
有時後蠻難找到的接近的阻值，可以用並連的方法來達到。
二極體可以選用蕭基特二極體，比如說1N5819這樣電路會更有效率。
