MA-MUD-RC 圖集

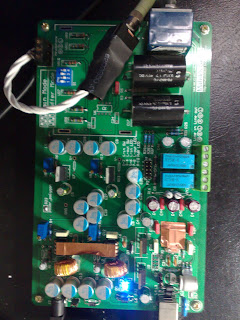

電路全圖



前方，電源處理與DAC



電源採用切換式IC與固態電容產升正電壓與負電壓
次級使用三端子穩壓±3V~±15V可經過可變電阻調壓

設計成這樣是為了省點成本(相較於環形變壓器)效果不錯，不過固態電容也不便宜就是了

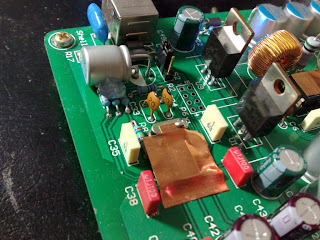

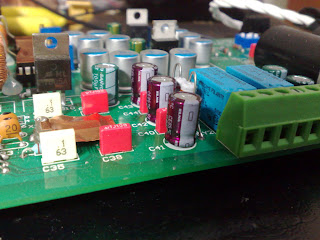

DAC的部分，PCM2704在銅箔膠帶底下，周圍的電容數位內建穩壓用台製聚乙烯電容，類比內建穩壓用WIMA電容，輸出的直流去耦電容使用ELNA鋁電解，電源的部分是7805*2，一個供給DAC使用，另一個則是繼電器。

P6是PCM2704的其他功能(數位同軸輸出、音量控制、Suspend LED)，可以銲上排針使用。

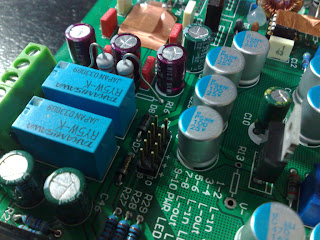

繼電器輸出輸入切換，這裡的白漆有一些地方標示錯誤，不過不影響功能。

排針是繼電器的開關，如果裝機時可以接到面板上的開關及LED。



OPA的部分，參考RA-1的架構，電容選用的是Solen 5.1uf，如同GRADO原廠規格。

這裡的白漆左右聲道標示相反了，不過也不影響功能。




OPA電阻設定，可以設置成增益(GAIN)和緩衝(BUFFER)模式，增益模式電壓增益值約4.83倍，配合OPA2111KP這種高速的OPA可提供較高的動態響應，而設成緩衝模式配合4558高電流的OPA能提供較大的出力；後者是原廠RA1的配置，不過也有一些版本的RA1是用增益的設計。



背面，每個區域的接地都是隔離的，再靠近電源輸入的地方才用磁珠連接起來，減少互相干擾。



OPA的背面電路



靠近電源端，電源供應電路接地和電源都會經過固態電容的PAD，把切換電路的高頻雜訊削減到最小。


其他的圖，會陸續增加。
